设为首页 |  | 繁体中文 | 网站地图

400-807-0035
当前位置:首页 > 产品展示 > PA66原料系列

产品展示

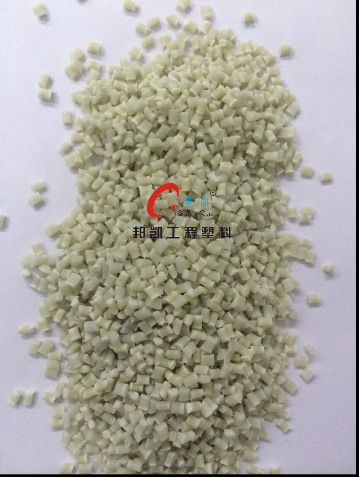

PA66+纤

PA66+纤

产品类别:PA66原料系列 产品品牌:


加纤PA66 PA66-性状:
半透明或不透明乳白色结晶形聚合物,具有可塑性。密度115g/cm3。熔点252℃。脆化温度-30℃。热分解温度大于350℃。 连续耐热80-120℃,平衡吸水率25%。能耐酸、碱、大多数无机盐水溶液、卤代烷、烃类、酯类、酮类等腐蚀,但易溶于苯酚、甲酸等极性溶剂。具有优良的耐磨性、自润滑性,机械强度较高。但吸水性较大,因而尺寸稳定性较差。

加纤PA66 PA66-应用范围:
  广泛用于制造机械、汽车、化学与电气装置的零件,如齿轮、滚子、滑轮、辊轴、泵体中叶轮、风扇叶片、高压密封围、阀座、垫片、衬套、各种把手、支撑架、电线包层等。亦可制成薄膜用作包装材料。此外,还可用于制作医疗器械、体育用品、日用品等.

加纤PA66 PA66-的工艺特点:
干燥处理:
  如果加工前材料是密封的,那么就没有必要干燥。然而,如果储存容器被打开,那么建议在85℃的热空气中干燥处理。如果湿度大于0.2%,还需要进行105℃12小时的真空干燥。
熔化温度:
  260~290℃。对玻璃添加剂的产品为275~280℃。熔化温度应避免高于300℃
模具温度:
  建议80℃。模具温度将影响结晶度,而结晶度将影响产品的物理特性。对于薄壁塑件,如果使用低于40℃的模具温度,则塑件的结晶度将随着时间而变化,为了保持塑件的几何稳定性,需要进行退火处理。
注射压力:
  通常在750~1250bar,取决于材料和产品设计。
注射速度:
  高速(对于增强型材料应稍低一些)。
  流道和浇口:由于PA66的凝固时间很短,因此浇口的位置非常重要。浇口孔径不要小于0.5*t(这里t为塑件厚度)。如果使用热流道,浇口尺寸应比使用常规流道小一些,因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口,浇口的最小直径应当是0.75mm


下一产品:PA耐寒

产品推荐
